UZH PLR
Erweiterung Plattenstrasse 14, Zürich
Ausgangslage und Aufgabenstellung
Das bestehende Bürogebäude in der Plattenstrasse 14 (PLM) wird mit einem Erweiterungsbau (PLR) ergänzt. Das alte Haus auf dem Grundstück wird abgerissen und das neue Gebäude in das bestehende integriert. Die Raumhöhen werden daher vom Bestand übernommen und über eine Brandschutztüre sind die Gebäude in jedem Stockwerk verbunden.
Der Erweiterungsbau wird über das Bestandsgebäude versorgt. Die Lüftungsanlagen sind die einzigen Anlagen welche Gebäude unabhängig realisiert werden. Die Stockwerke verfügen über einen Doppelboden, in dem alle HLKKSE Installationen verbaut werden.

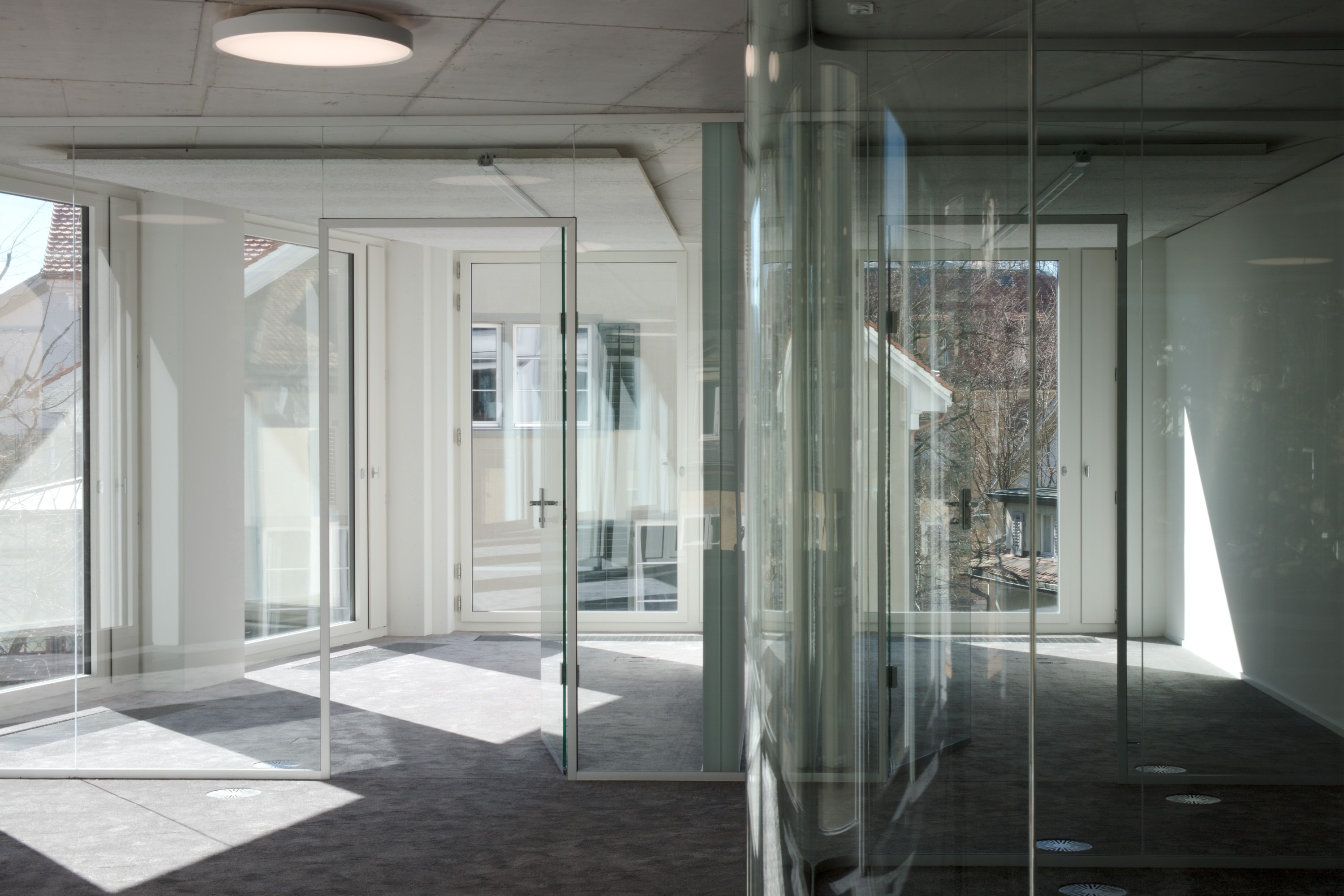

Die Büros sollen so gebaut werden, dass Sie später im laufenden Betrieb vergrössert oder verkleinert werden können.
Lösungskonzept
Die Wärmeversorgung erfolgt über die bereits vorhandene Fernwärmestation im PLM und die Kälteerzeugung über zwei Kältemaschinen mit je 40kW Leistung und einen Freecooling Plattentauscher. Der Rückkühler ist im Dachgerät auf dem 5. OG. Die Kälte- bzw. Wärmeverteilung erfolgt über die Gruppen im 2. UG.
Die Lüftungsanlage ist gemäss der aktuellen SIA 382/1 dimensioniert.

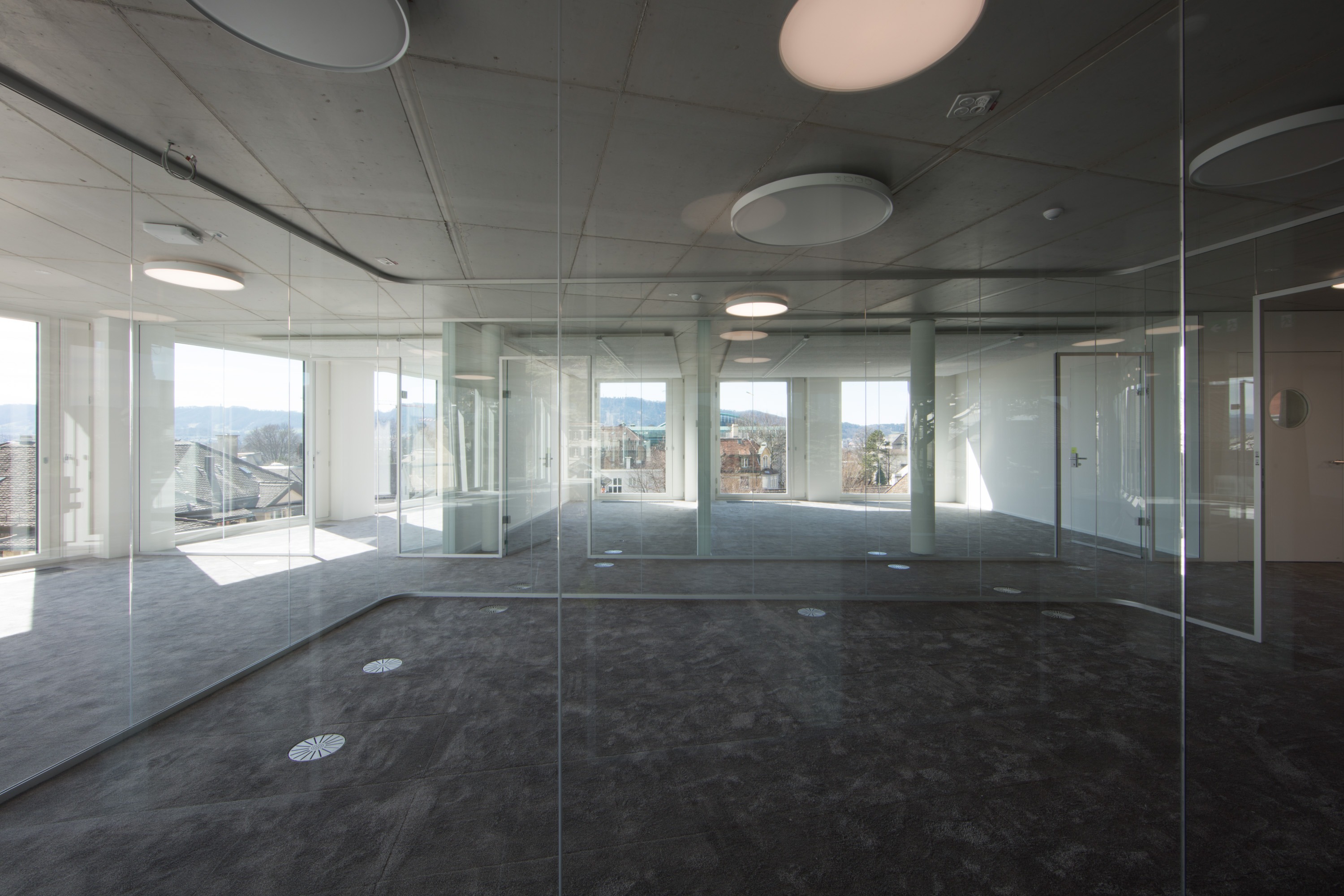

Die Zuluftanlage befindet sich in der Zentrale im 2. UG und die Abluftanlage ist mit dem Rückkühler der Kältemaschinen zusammen in einem Dachgerät kombiniert. Die Zuluftverteilung erfolgt über Bodenkonvektoren, die mit einem Change-Over-System geheizt, bzw. gekühlt, werden. Die Abluft wird mittels Überströmern im Boden Zentral vor dem Treppenhaus abgesogen.
Im 1. UG befindet sich ein grosser Lesesaal der als einziger über Kühl- und Heizdecken klimatisiert wird.
Objektname
UZH PLR Erweiterungsbau Plattenstrasse 14
8032 Zürich
Auftraggeber
Hochbauamt Kanton Zürich
Stampfenbachstrasse 110
8090 Zürich
Architekt
Gunz & Künzle Architekten ETH
Manessenstrasse 170
8045 Zürich
Zeitrahmen
2017-2019 PLR
2019-2020 PLM
Bausumme HLKK/GA
Erweiterungsbau PLR CHF 3 Mio.
Leistungen
Fachingenieur
HLKK/Koordination/MSRL -Ingenieur
